不同类型真空泵轴承的结构特点对比

真空泵作为获取真空环境的核心设备，其轴承结构直接决定了设备的极限真空度、运行稳定性及适用场景。从传统油封式真空泵到前沿的磁悬浮分子泵，轴承设计理念经历了从机械支撑到“零接触”运行的跨越。真空泵轴承厂家洛阳众悦精密轴承从工程应用视角，对比油封式、干式螺杆、涡轮分子泵三类主流真空泵轴承的结构特性，揭示其技术路线差异与场景适配逻辑。

一、油封式真空泵轴承：机械润滑体系的经典实践

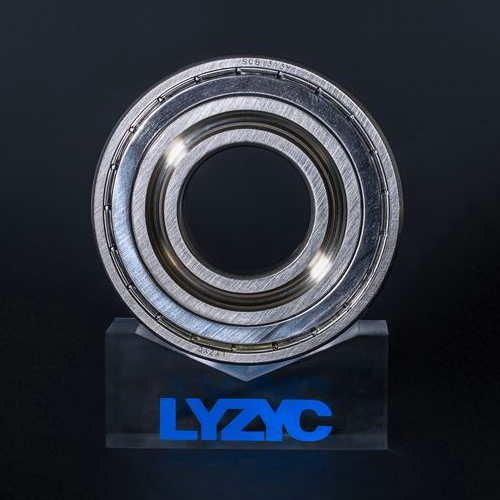

油封式真空泵轴承以滚动轴承为主导，其结构设计充分体现了“润滑-密封-散热”的工程平衡。轴承通常采用深沟球轴承或圆柱滚子轴承，内嵌于泵体曲轴箱内，通过飞溅润滑或强制供油系统形成油膜。这种设计的核心优势在于：

润滑与冷却一体化：真空泵油同时承担润滑与密封介质角色，油膜可填充滚道间隙，降低摩擦系数至0.003级别，并通过循环系统将轴承运行温度控制在60-80℃区间。

经济性与可靠性平衡：标准化轴承组件使设备成本可控，而油封结构可有效阻隔外界污染物，典型应用如工业粗真空获取（10³-10⁻¹ Pa）。

然而，油润滑体系也带来固有局限：油蒸汽返流可能污染高真空腔体，且需定期换油维护。部分机型通过改进迷宫密封与油雾分离器缓解此问题，但无法彻底消除油介质带来的工艺风险。

二、干式螺杆真空泵轴承：无油化设计的突破

干式螺杆泵轴承需在无润滑介质条件下实现高速旋转，其结构设计聚焦于“自润滑”与“耐磨损”两大命题。典型特征包括：

材料革新：轴承滚道及滚动体采用氮化硅陶瓷（Si₃N₄）或碳化钨（WC）材料，硬度达HRA90以上，配合DLC（类金刚石）涂层，使摩擦系数降低至0.001，显著延长干运行寿命。

密封强化：双端面机械密封与轴承一体化设计，通过氮气吹扫形成正压隔离，避免工艺气体侵入轴承区域，适配半导体、锂电等洁净度要求严苛的领域。

预紧力优化：采用弹簧或液压预紧系统，将轴承游隙控制在-2μm至+5μm范围，抑制螺杆转子热膨胀引发的轴向窜动。

此类设计使干式泵可直排大气至10⁻² Pa真空，但陶瓷轴承的脆性使抗冲击性能受限，需通过有限元分析优化滚道曲率半径，避免应力集中。

三、涡轮分子泵轴承：高速旋转的极限挑战

涡轮分子泵轴承需在3万-9万rpm工况下保持纳米级旋转精度，其结构设计代表真空技术的前沿：

角接触轴承阵列：采用背对背或面对面配置的角接触球轴承，通过预紧力调整接触角（通常15°-25°），平衡轴向与径向载荷，确保转子系统动态稳定性。

磁悬浮技术突破：高端机型引入主动磁悬浮轴承，通过电磁力实现“零接触”运行，彻底消除机械摩擦，理论寿命可达10万小时，但需配备复杂的位置传感器与控制系统。

热管理集成：轴承座内置热管或半导体制冷片，将工作温度波动控制在±0.5℃，避免热变形导致的转子-定子间隙变化。

磁悬浮轴承虽将极限真空推至10⁻⁸ Pa量级，但高昂成本与系统复杂性使其主要应用于科研及高端制造领域。

四、结构差异背后的场景逻辑

三类轴承的技术路线分化，本质是不同工况需求驱动的权衡结果：

成本敏感型场景：油封式轴承以经济性换取中低真空性能，适用于初加工、包装等通用领域。

洁净度优先场景：干式轴承通过无油设计避免工艺污染，成为半导体、医药行业的标配。

极限性能场景：涡轮分子泵轴承以复杂结构追求真空深度，服务于粒子加速器、表面分析等科研。

真空泵轴承的结构演进，是材料科学、摩擦学与控制技术的交叉创新。从油润滑到磁悬浮，从机械接触到“零磨损”运行，每一次技术跨越都拓展了真空技术的边界。工程师在选型时，需综合评估真空度、洁净度、能耗与全生命周期成本，方能在机械设计的“不可能三角”中找到优解。随着碳化硅轴承、自修复涂层等新材料的商业化，真空泵轴承的结构仍将持续深化。
