推力轴承的工作原理与结构特点解析

在机械传动系统中，推力轴承作为承受轴向载荷的核心部件，其设计逻辑与性能表现直接决定了设备的运行效率与寿命。相较于径向轴承以分散径向力为主的功能定位，推力轴承通过独特的结构布局与力学转化机制，在垂直于旋转轴线的方向上构建起稳定的载荷支撑体系。推力轴承厂家洛阳众悦精密轴承将从力学传递路径与组件协同作用两个维度，解析其技术本质与设计要点。

一、工作原理：轴向载荷的转化与分散

推力轴承的核心功能在于将设备运行中产生的轴向推力转化为可控制的摩擦形式。当旋转部件（如涡轮转子、船舶螺旋桨轴）受到介质压力或惯性力作用时，轴向载荷通过轴承座传递至推力轴承的轴圈。此时，滚动体（球体或滚子）在轴圈与座圈的环形轨道间形成滚动接触面，将原本可能引发刚性摩擦的滑动运动转化为滚动摩擦。这一过程的关键在于滚动体的自旋与公转运动：每个滚动体在承受载荷的同时，通过自身旋转将集中应力分散至更大接触面积，从而将单位面积压强控制在材料疲劳极限以下。

值得关注的是，推力轴承的摩擦特性呈现非线性特征。在低速重载工况下，滚动体与轨道的弹性变形导致接触区域产生微小滑动，形成混合摩擦状态；而在高速轻载场景中，离心力作用可能引发滚动体运动轨迹偏移，需要润滑膜的动态补偿。这种工况适应性要求设计阶段必须明确载荷谱特征，避免因参数错配导致早期失效。

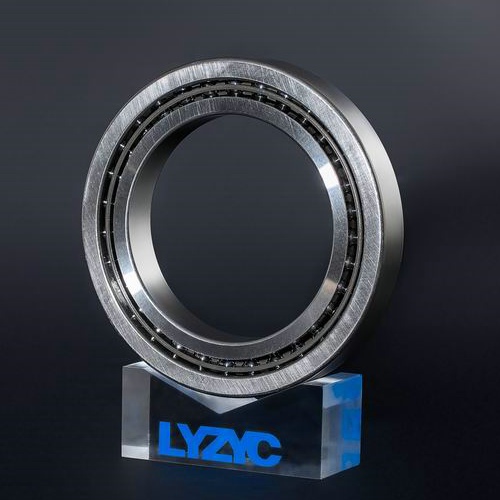

二、结构特点：精密组件的协同机制

推力轴承的结构设计体现了机械工程中的典型平衡哲学——在承载能力、摩擦损耗与空间占用之间寻求优解。其典型构造包含四大要素：

轴圈与座圈的几何优化

作为直接承受载荷的环形轨道，轴圈内表面与座圈外表面需经过精密磨削，形成与滚动体曲率半径匹配的弧形沟道。现代设计常采用对数曲线沟道，通过动态接触角调整实现载荷分布的均匀化。例如，在汽轮机推力轴承中，沟道曲率半径通常为滚动体直径的52%-55%，以兼顾接触应力与润滑油膜厚度。

滚动体的排列与保持架功能

滚动体以等间距方式分布于轴圈与座圈之间，其排列密度直接影响载荷容量。保持架除物理隔离滚动体外，更承担着引导运动轨迹的关键作用。对于高速应用场景，采用酚醛树脂或铜合金保持架可降低惯性质量，而重载工况则需选用高强度钢制保持架以防止塑性变形。

润滑系统的集成设计

油槽位置、油孔直径与供油压力构成润滑系统的核心参数。在立式推力轴承中，轴圈边缘的螺旋油槽设计可形成动压润滑楔，将润滑油泵入接触区域；而卧式安装场景则需依赖外部油泵实现强制润滑。润滑膜厚度需精确控制在0.01-0.1mm范围内，过薄导致金属直接接触，过厚则引发油膜振荡。

预紧力施加机制

通过调整轴圈与座圈的轴向间隙，可引入可控的预紧力以消除游隙。但过度预紧会使摩擦扭矩激增，需根据工况建立数学模型进行量化设计。例如，风电主轴轴承的预紧力通常设定为额定轴向载荷的5%-8%，以平衡刚度与能效需求。

三、技术边界与发展方向

尽管推力轴承在能源、交通、航天等领域广泛应用，但其设计仍面临材料性能与工况适应性的双重挑战。高温合金的蠕变抗力、陶瓷材料的脆性阈值、表面涂层的结合强度等基础材料问题，制约着轴承向更极端工况的拓展。未来，智能轴承概念的引入或将带来突破——通过嵌入式传感器实时监测接触应力与温度场分布，结合自适应润滑系统，有望实现从被动设计到主动控制的范式转变。

推力轴承的技术演进始终围绕"承载-摩擦-寿命"的铁三角关系展开。在工程实践中，没有一定好的结构方案，只有针对特定工况的精准匹配。这种以应用场景为驱动的设计哲学，正是机械传动领域技术创新的永恒主题。
