英制等截面轴承外圈变形控制与安装配合公差优化

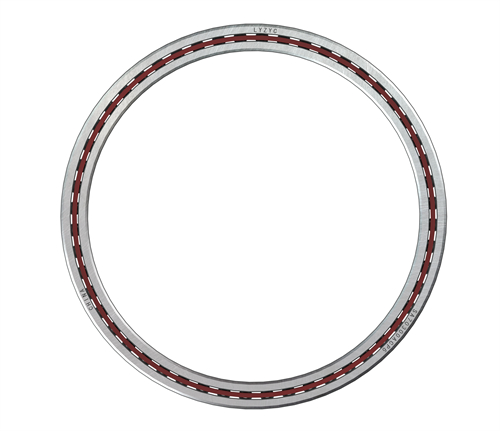

英制等截面轴承因其截面厚度恒定、结构紧凑，被广泛应用于精密仪器、医疗设备、航空航天作动器及机器人关节等对空间与重量敏感的领域。与标准深沟球轴承相比，其显著的特征在于内外圈径向厚度极薄，通常仅为同内径标准轴承的30%–50%。这种薄壁结构赋予了轴承轻量化与紧凑化的优势，但也带来了严峻的刚度挑战。其中，外圈作为连接轴承与壳体、承受外部载荷的关键构件，其几何完整性对轴承的旋转精度、寿命及可靠性具有决定性影响。英制等截面轴承厂家洛阳众悦精密轴承旨在从力学机理与公差设计的角度，探讨外圈变形的控制策略与安装配合公差的优化方法。

一、 薄壁外圈的变形机理与刚度短板

在轴承系统中，外圈通常压入刚性壳体孔中，内圈随轴旋转。对于等截面薄壁轴承，外圈在装配与使用过程中主要面临三类变形风险。

首先是装配过盈引起的周向收缩与椭圆化。由于壁厚极薄，即使微小的过盈量也会导致外圈沟道发生显著的几何畸变。这种畸变会改变钢球与沟道的接触角，导致载荷分布不均，严重时甚至造成“抱死”现象。

其次是工作载荷下的局部凹陷。当轴承承受径向或倾覆力矩载荷时，薄壁外圈在接触应力作用下易发生塑性变形，形成“压痕”。这种压痕不仅成为应力集中点，还会引发振动与噪音。

热膨胀失配导致的松弛。在高温或温差变化剧烈的工况下，若外圈材料与壳体材料的热膨胀系数（CTE）不匹配，会导致配合紧度丧失，引起外圈在壳体内“跑外圈”，造成配合面擦伤与精度丧失。

二、 基于壳体刚性的变形抑制设计

控制外圈变形的首要策略并非无限增加轴承自身壁厚，而是利用安装界面的刚性进行“被动强化”。

在精密设计中，轴承座孔通常采用整体式结构或高刚性合金材料（如钛合金或高强度铝合金），其刚度应显著高于轴承外圈。当外圈压入高刚性座孔时，座孔限-制了外圈的径向自由变形，相当于为薄壁外圈提供了一个刚性的“背衬”。这种“刚性支撑-柔性轴承”的耦合模式，使得外圈在受力时，其变形模式由自由状态的壳体弯曲转变为受约束的局部接触变形，从而大幅降低整体变形量。

因此，公差优化的前提是对壳体孔的圆柱度、圆度及表面粗糙度提出严格要求（通常优于轴承公差等级一级），确保外圈在全长范围内获得均匀、连续的支撑。

三、 配合公差的量化匹配与过盈量控制

配合公差的优化核心在于确定好的过盈量区间。过盈量过小，无法提供可靠的连接刚度，易产生微动磨损；过盈量过大，则会导致外圈过度变形，破坏内部游隙。

对于英制等截面轴承，推荐采用过渡配合至轻过盈配合。具体公差带的选择需基于以下力学平衡方程进行推算：

1.  有效过盈量：必须大于因旋转离心力及热膨胀导致的配合松弛量，确保外圈不发生周向滑移。

2. 允许过盈量：必须保证在外圈产生过盈时，其内部产生的周向拉应力不超过材料的屈服强度，且沟道变形量在允许范围内（通常要求沟道直径变化量不超过游隙范围的30%）。

在实际工程中，对于薄壁轴承，常采用基孔制的轴与基轴制的孔进行配合。例如，壳体孔公差带可选为H7或H6，而轴承外圈外径公差带通常为负偏差（如f6或g6），通过两者叠加获得微小的过盈量。对于更高精度的应用，需根据实测的外圈外径尺寸与壳体孔尺寸进行“配作”，实现“一件一配”的定制化公差匹配。

四、 装配工艺对变形均匀性的保障

公差设计的实现依赖于精密的装配工艺。对于薄壁外圈，传统的敲击压入或单侧施压极易导致外圈倾斜与卡滞。

优化的装配工艺应采用轴向均匀施压。利用专用套筒或液压螺母，将压力均匀施加于外圈的整个端面上，避免局部应力集中。在压入过程中，需实时监测压入力-位移曲线，一旦发现斜率突变（表明出现卡滞或倾斜），立即停止并重新调整。

此外，对于关键应用，可采用温差装配法。将壳体孔冷却（干冰或液氮）或外圈加热（热油或感应加热），利用热胀冷缩原理实现“间隙配合”状态下的安装，待温度恢复至室温后自然形成过盈配合。这种方法能彻底消除装配过程中的机械摩擦与变形风险，是保障薄壁外圈几何精度的有效手段。

五、 材料与表面处理对配合稳定性的提升

除了几何公差，材料界面的物理化学特性也影响配合的长期稳定性。

在存在微动磨损风险的场合，可在外圈外径表面涂覆一层极薄的固体润滑膜（如二硫化钼或类金刚石碳膜DLC）。这层薄膜不仅具有减摩作用，还能在一定程度上补偿表面的微观粗糙度，使配合接触更均匀。

对于高温或真空环境，应优先选用与壳体材料热膨胀系数相近的轴承材料。例如，在钛合金壳体中安装轴承时，选用高氮不锈钢外圈比普通高碳铬钢更能保持热态下的配合紧度，避免因热失配导致的配合松动与变形。

综上所述，英制等截面轴承外圈的变形控制与安装配合公差优化，是一个涉及结构力学、公差理论及精密工艺的系统工程。其本质是通过“外刚内柔”的支撑体系与“微过盈、均接触”的公差匹配，在保障连接可靠性的同时，大限度地保留薄壁轴承的旋转精度与疲劳寿命。只有深入理解薄壁结构的变形机理，并在设计、制造与装配全链条中实施精准控制，才能充分发挥等截面轴承在精密机械系统中的技术优势。
